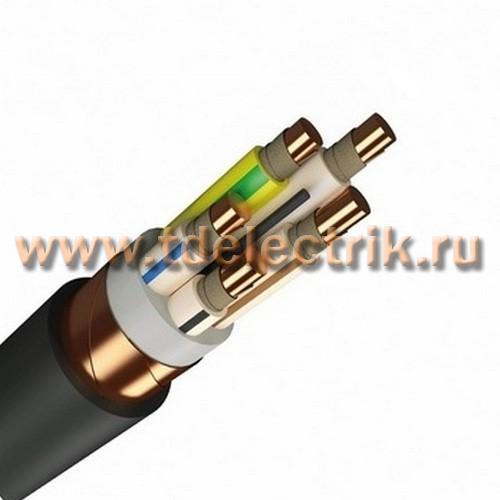

Кабель ВБШвнг(А)-LS 5x10

Кабель силовой бронированный ВБбШв предназначен для передачи и распределения электроэнергии при напряжении 660, 1 000, 6 000 В переменного тока с частотой 50 Гц. Одножильные кабели применяются в сетях постоянного тока. Предназначен для прокладки в тоннелях, помещениях, шахтах, на открытом воздухе, если кабель не подвергается значительных растягивающим усилиям. Защитный покров кабеля предохраняет его от механических повреждений. Бронированный кабель ВБбШв разрешен к прокладке в грунте. Такой кабель не распространяет горение при одиночной прокладке.

Расшифровка маркировки  ВБбШвнг(А)-LS

В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шв - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката
нг - покрытие из ПВХ пластиката пониженной горючести
LS - низкое дымо- и газовыделение

Технические характеристики кабеля ВБбШвнг(А)-LS:

• Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
  - Диапазон температур эксплуатации: от -50°С до +50°С
  - Относительная влажность воздуха при температуре до +35°С: до 98%
  - Прокладка и монтаж без предварительного подогрева производится при температуре не ниже: -15°С
  - Минимальный радиус изгиба при прокладке:
  кабелей одножильных марки ВБбШв - 10 наружных диаметров,
  кабелей одножильных марки ВБбШнг - 15 наружных диаметров,
  кабелей многожильных - 7.5 наружных диаметров.
  - Номинальная частота: 50 Гц
  - Испытательное переменное напряжение частотой 50 Гц:
  на напряжение 0,66 кВ - 3 кВ
  на напряжение 1 кВ - 3.5 кВ
  - Длительно допустимая температура нагрева жил при эксплуатации: +70°С
  - Строительная длина проводов для сечений основных жил:
  1.5 - 16 мм2 - 450 м
  25 - 70 мм2 - 300 м
  95 мм2 и выше - 200 м
  - Гарантийный срок эксплуатации: 5 лет с даты ввода в эксплуатацию;
  - Срок службы: 30 лет.
