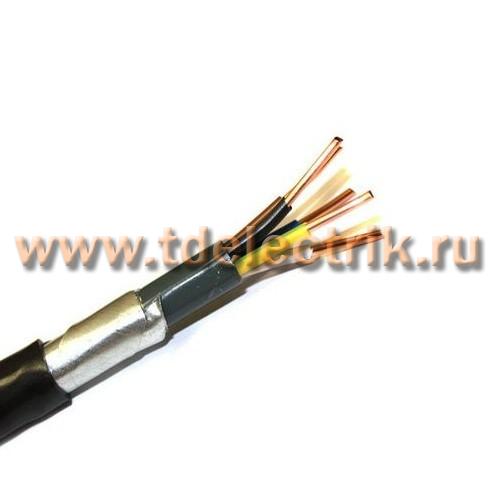

Кабель силовой бронированный ВБбШв предназначен для передачи и распределения электроэнергии при напряжении 660, 1 000, 6 000 В переменного тока с частотой 50 Гц. Одножильные кабели применяются в сетях постоянного тока. Предназначен для прокладки в тоннелях, помещениях, шахтах, на открытом воздухе, если кабель не подвергается значительных растягивающим усилиям. Защитный покров кабеля предохраняет его от механических повреждений. Бронированный кабель ВБбШв разрешен к прокладке в грунте. Такой кабель не распространяет горение при одиночной прокладке.
В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шв - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката
- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке:
кабелей одножильных марки ВБбШв - 10 наружных диаметров,
кабелей одножильных марки ВБбШнг - 15 наружных диаметров,
кабелей многожильных - 7.5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ - 3 кВ
на напряжение 1 кВ - 3.5 кВ
- Длительно допустимая температура нагрева жил при эксплуатации: +70°С
- Строительная длина проводов для сечений основных жил:
1.5 - 16 мм2 - 450 м
25 - 70 мм2 - 300 м
95 мм2 и выше - 200 м
- Гарантийный срок эксплуатации: 5 лет с даты ввода в эксплуатацию;
- Срок службы: 30 лет
Количество жил и сечение, мм2 | Наружный диаметр кабеля, мм | Вес 1 км кабеля, кг | ||
660 В | 1000 В | 660 В | 1000 В | |
Кабель марки ВБбШв с круглыми жилами | ||||
3 x 1.5 | 13,05 | 306 | ||
3 x 2.5 | 13,4 | 14,03 | 325 | 349 |
3 x 4 | 14,8 | 16,01 | 403 | 449 |
3 x 6 | 15,9 | 17,02 | 484 | 532 |
3 x 10 | 18,5 | 18,09 | 676 | 694 |
3 x 16 | 21,8 | 21,08 | 949 | 959 |
3 x 25 | 24,2 | 24,06 | 1282 | 1304 |
3 x 35 | 27 | 27,04 | 1790 | 1820 |
3 x 50 | 30,2 | 30,06 | 2296 | 2330 |
3 x 1.5 + 1 x 1.0 | 13,3 | 14,2 | 309 | 342 |
3 x 1.5 + 1 x 1.5 | 13,3 | 14,2 | 314 | 347 |
3 x 2.5 + 1 x 1.5 | 14,2 | 15,1 | 363 | 398 |
3 x 4 + 1 x 2.5 | 15,8 | 16,8 | 454 | 503 |
3 x 6 + 1 x 2.5 | 16,5 | 17,9 | 528 | 581 |
3 x 6 + 1 x 4 | 17 | 18,4 | 554 | 611 |
3 x 10 + 1 x 4 | 18,9 | 19,8 | 730 | 764 |
3 x 10 + 1 x 6 | 19,4 | 20,4 | 759 | 797 |
3 x 16 + 1 x 6 | 22,3 | 22,3 | 1026 | 1041 |
3 x 16 + 1 x 10 | 22,9 | 22,9 | 1082 | 1094 |
3 x 25 + 1 x 10 | 25,2 | 25,7 | 1427 | 1452 |
3 x 25 + 1 x 16 | 26,7 | 27,2 | 1527 | 1554 |
3 x 35 + 1 x 16 | 28,4 | 28,9 | 1986 | 2020 |
3 x 50 + 1 x 16 | 31 | 31,5 | 2447 | 2482 |
3 x 50 + 1 x 25 | 31,9 | 32,3 | 2587 | 2624 |
3 x 70 + 1 x 25 | 34,8 | 3308 | ||
3 x 95 + 1 x 35 | 39,9 | 4400 | ||
3 x 120 + 1 x 35 | 43,2 | 5233 | ||
3 x 150 + 1 x 50 | 50,4 | 6635 | ||
Кабель марки ВБбШв с секторными жилами | ||||
3 x 50 | 33.4 | 2261 | ||
3 x 70 | 36.6 | 2954 | ||
3 x 95 | 39.8 | 3801 | ||
3 x 120 | 42.3 | 4568 | ||
3 x 150 | 44.9 | 5467 | ||
3 x 185 | 48.5 | 6630 | ||
3 x 240 | 52.9 | 8421 | ||
3 x 50 + 1 x 25 | 33.0 | 2500 | ||
3 x 70 + 1 x 35 | 36.4 | 3289 | ||
3 x 95 + 1 x 50 | 40.3 | 4277 | ||
3 x 120 + 1 x 70 | 43.2 | 5257 | ||
3 x 150 + 1 x 70 | 46.7 | 6213 | ||
3 x 185 + 1 x 95 | 50.5 | 7603 | ||
3 x 240 + 1 x 120 | 55.9 | 9649 |
