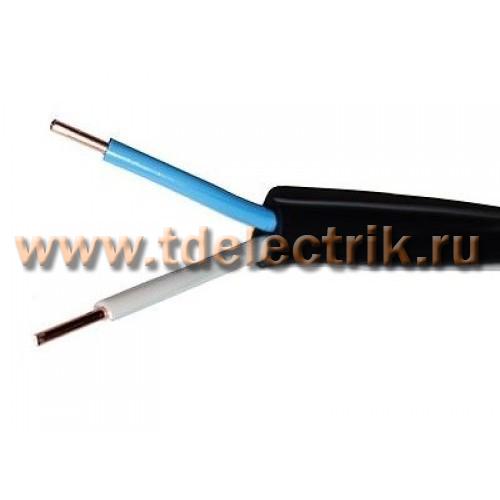

Кабель ВВГ нг 2x 4 (плоский)

Арт.: ВВГп нг 2х4
Цена: под заказ
Купить в 1 клик

ВВГнг — один из наиболее популярных видов проводников, использующийся для передачи и распределения электроэнергии в стационарных установках на номинальном
переменном напряжении 660 и 1000 В с частотой 50 Гц. Кабель применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. При прокладке в пучках силовой кабель ВВГнг позволяет обеспечивать пожарную безопасность кабельных цепей.Кабель силовой ВВГнг выпускается как одножильным, так и многожильным. Токопроводящие жилы изготавливают из меди. Они могут быть однопроволочными или многопроволочными, круглой или секторной формы, класса 1 или 2 (по ГОСТ 22483). Изоляция жил выполняется из ПВХ-пластиката, внешняя оболочка кабеля — из ПВХ-пластиката пониженной горючести, без защитного покрова. Жилы двух-, трех-, четырех- и пятижильных силовых кабелей скручены, при этом двухжильные кабели силовые имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу (заземления или нулевую) меньшего сечения. Для скрученных изолированных жил обязательно заполнение промежутков из ПВХ-пластиката, которое накладывается одновременно с оболочкой. Заполнение должно без повреждений отделяться от изоляции и оболочки кабеля. Изолированные жилы кабеля ВВГнг имеют отличительную расцветку: нулевые выполняются в изоляции голубого цвета, жилы заземления — с оболочкой желто-зелёной расцветки. Цветовая маркировка силовых кабелей может быть сплошной или в виде продольной полосы шириной не менее 1 мм.

Расшифровка маркировки ВВГнг

В - изоляция из ПВХ пластиката
В - ПВХ оболочка
Г - отсутствие защитного покрова поверх брони "Голый"
нг - покрытие из ПВХ пластиката пониженной горючести

Технические характеристики кабеля ВВГнг :

- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке:
   кабелей одножильных марки ВВГнг - 15 наружных диаметров,
   кабелей многожильных - 7.5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц:
   на напряжение 0,66 кВ - 3 кВ
   на напряжение 1 кВ - 3.5 кВ
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
- Строительная длина кабелей для сечений основных жил:
   1.5 - 16 мм2 - 450 м
   25 - 70 мм2 - 300 м
   95 мм2 и выше - 200 м
- Гарантийный срок эксплуатации: 5 лет с даты ввода кабеля в эксплуатацию
- Срок службы: 30 лет

Табличные данные для расчета веса провода в зависимости от сечения:

Количество жил и сечение, мм2 Наружный диаметр кабеля, мм Вес 1 км кабеля, кг
660 В 1000 В 660 В 1000 В
2 x 1.5 7.6 8.4 75 85
2 x 2.5 8.3 9.7 98 122
2 x 4 10.3 11.5 152 171
2 x 6 11.3 12.5 196 216
2 x 10 13.7 14.1 300 307
2 x 16 16.7 16.7 451 458
2 x 25 19.4 19.8 668 679
2 x 35 21.4 21.8 867 879
2 x 50 24.8 25.2 1163 1177
2 x 70   28.2   1607
2 x 95   32.4   2150
