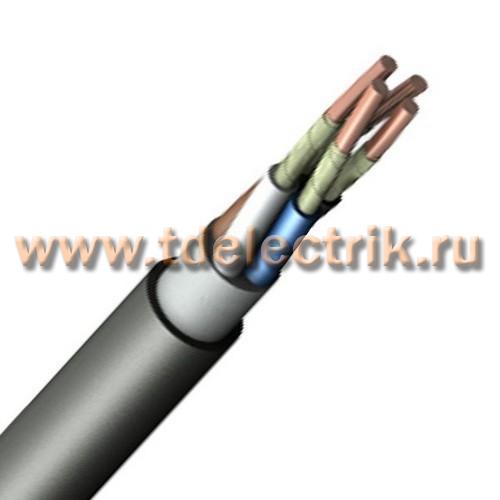

Кабель ВВГнг(А)-FRLS 4х150

Основа кабеля ВВГ нг-FRLS — жилы из меди одно- или многопроволочные круглой или секторной формы (ГОСТ 22483-77, первого или второго класса). Изоляция изготовлена из ПВХ-пластиката пониженной пожароопасности. Каждая из токопроводящих жил имеет свою собственную расцветку, при этом нулевая жила традиционно синего цвета. Изоляция жил заземления имеет желто-зеленый цвет. Жилы скручены друг с другом, имеют одинаковое сечение. Допускается, что жила заземления (нулевая) может иметь меньшее сечение по сравнению с остальными. Внутреннюю и наружную оболочку изготавливают из специального кабельного пластиката пониженной пожароопасности. Как уже отмечалось, основной компонент изоляции — слюдосодержащая лента, обладающая высоким коэффициентом термостойкости, покрывает каждую из жил. Также строение оболочек обеспечивает высокую степень огнестойкости и пожарной безопасности. Он специально спроектирован и изготовлен из соответствующих материалов, которые не горят и не выделяют вредные вещества при нагревании. В течение 90 минут он может выдерживать открытый огонь, при этом не горя и не разрушаясь. Это и является его основным преимуществом. Токопроводящими элементами служат медные одно проволочные или многопроволочные жилы. Особое внимание при разработке этой марки кабеля уделялось изоляции. ПВХ пластикат, который покрывает отдельные жилы и из чего изготовлена наружная оболочка, практически не горюч и не выделяет вредных веществ при нагревании. Кроме того, каждая из жил покрыта специальной слюдосодержащей лентой, стойкой к высокой температуре. Все это в целом обеспечивает как высокую огнестойкость к наружному открытому пламени, так и возможностью возгорания изделия при его нагревании.

Расшифровка маркировки ВВГнг-FRLS

В - изоляция из ПВХ пластиката
В - ПВХ оболочка
Г - отсутствие защитного покрова поверх брони "Голый"
нг - покрытие из ПВХ пластиката пониженной горючести
FR-термический барьер из слюдосодержащих лент
LS - низкое дымо- и газовыделение

Технические характеристики кабеля ВВГнг-FRLS

-Вид климатического исполнения В, категории размещения 1-5 по ГОСТ 15150-69.
-Диапазон температур эксплуатации - от – 50 °С до 50 °С.
-Относительная влажность воздуха при температуре 35°С - до 98 %.
-Прокладка и монтаж кабелей без предварительного подогрева при температуре - не ниже -15°С.
-Минимальный радиус изгиба кабелей при прокладке:
-одножильные - не менее 10 наружных диаметров;
-многожильные - не менее 7.5 наружных диаметров.

Табличные данные для расчета веса провода в зависимости от сечения:
