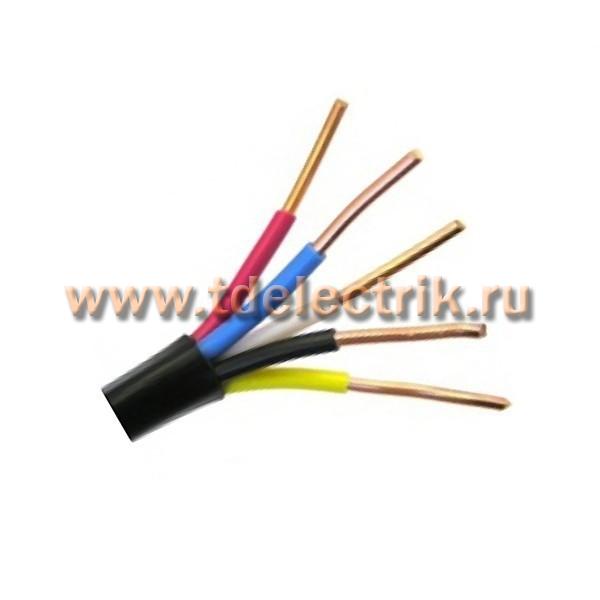

Кабель ВВГнг(А)-LS 5х120

Арт.: ВВГнг(А)-LS 5х120
цена за 1 м.: 5 219,64 руб.
Купить в 1 клик

Изоляция Кабеля ВВГнг-LS выполняется из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).Внутренняя экструдированная оболочка ВВГнг-LS накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм. Кабели с секторными жилами допускается изготовлять без внутренней оболочки, в этом случае поверх скрученных изолированных жил должна быть наложена с перекрытием одна или две ленты из полиэтилентерефталатной пленки или термоскрепленного полотна. Наружная оболочка ВВГнг-LS выполняется из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.Кабель ВВГнг-LS, не распространяет горение, с низким дымо- и газовыделением предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт. Кабели ВВГнг-LS предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Кабель ВВГнг-LS не распространяет горение при прокладке в пучках.

Расшифровка маркировки ВВГнг-LS

В - изоляция из ПВХ пластиката
В - ПВХ оболочка
Г - отсутствие защитного покрова поверх брони "Голый"
нг - покрытие из ПВХ пластиката пониженной горючести
LS - низкое дымо- и газовыделение

Технические характеристики кабеля ВВГнг-LS 5x120:

- Вид климатического исполнения кабелей В, категория размещения 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -30°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке:
кабелей одножильных - 10 наружных диаметров,
кабелей многожильных - 7.5 наружных диаметров.
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
- Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при к.з.: + 400°С
- Строительная длина кабелей для сечений основных жил:
1,5 16 мм2 - 450 м
25 70 мм2 - 300 м
95 мм2 и выше - 200 м
- Вес кабеля ВВГнг-LS зависит от диаметра и количества жил;
- Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
- Срок службы: 30 лет.

Табличные данные для расчета веса провода в зависимости от сечения:



Количество жил и сечение кабеля, мм2 Наружный диаметр, мм Вес 1 км кабеля, кг
660 В 1000 В 660 В 1000 В
5х1,5 15,6   379
5х2,5 16,7   459
5 x 4 18,5   595
5 x 6 19,9   732
5 x 10 23,1   1054
5 x 16  25,9   1438
5 x 25  32,3   2193
5 x 35  35,8   2833
5 x 50  34,8   3403
5 x 70    38,6   4514
5 x 95   43,8   5994
5 x 120   47,4   7344
5 x 150   51,8   9033
5 x 185    57,3   11116
5 x 240    63,4   14096
