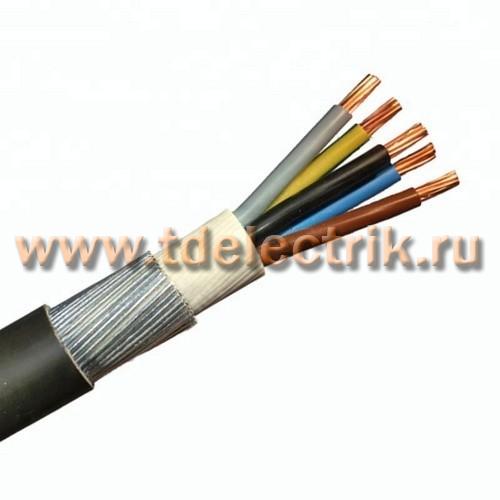

Кабель ВБбШв нг 5x10

Кабель силовой бронированный ВБбШвнг предназначен для передачи и распределения электроэнергии при напряжении 660, 1 000, 6 000 В переменного тока с частотой 50 Гц. Одножильные кабели применяются в сетях постоянного тока. Предназначен для прокладки в тоннелях, помещениях, шахтах, на открытом воздухе, если кабель не подвергается значительных растягивающим усилиям. Защитный покров кабеля предохраняет его от механических повреждений. Бронированный кабель ВБбШвнг разрешен к прокладке в грунте. Такой кабель не распространяет горение при одиночной прокладке.

Расшифровка маркировки ВБбшВнг

В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шв - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката
нг- пониженной горючести

Технические характеристики кабеля ВБбШвнг 5х10:

- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке:
кабелей одножильных марки ВБбШнг - 10 наружных диаметров,
кабелей одножильных марки ВБбШнг - 15 наружных диаметров,
кабелей многожильных - 7.5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ - 3 кВ
на напряжение 1 кВ - 3.5 кВ
- Длительно допустимая температура нагрева жил при эксплуатации: +70°С
- Строительная длина проводов для сечений основных жил:
1.5 - 16 мм2 - 450 м
25 - 70 мм2 - 300 м
95 мм2 и выше - 200 м
- Гарантийный срок эксплуатации: 5 лет с даты ввода в эксплуатацию;
- Срок службы: 30 лет.
