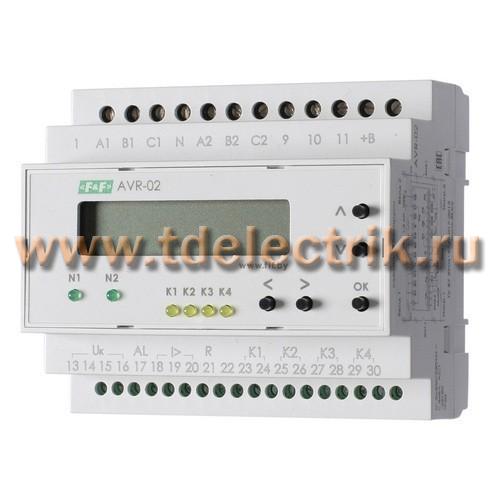

Устройство управления резервным питанием AVR-02

Устройство управления AVR-02 предназначено для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками.

Функциональные возможности устройства AVR-02:

- Контроль наличия фаз

- Контроль минимального и максимального напряжения в фазах

- Контроль чередования, слипания фаз

- Контроль асимметрии фаз

- Управление контакторами и моторными приводами

- Контроль состояния контакторов (моторных приводов)

- Контроль срабатывания выключателей по сверхтоку

- Формирование напряжения оперативного питания

- Формирование сигнала запуска генератора

- Формирование сигнала “Авария”

- Ограничение доступа к настройкам вводом PIN-кода

- Пуско-наладочный режим

- Возможность работы от внешнего источника питания

- Сохранение работоспособности в диапазоне напряжений от 24 до 450В

- Использования в однофазных цепях

Технические характеристики:

Тип контролируемых линий - 3-фазная, 4-х проводная (3х400 В+N)

Напряжение питания - 24-264 В, 50 Гц

Максимальный коммутируемый ток (AC1) - 8 А

Максимальный ток катушки контактора - 2 А

Контакты - 4NO/NC, 1NO

Диапазон рабочих температур - от -25 до +50°С

Габариты (ШхВхГ) - 105х90х65 мм
